بررسی ساختار تاچ و ال سی دی تلفن همراه و روش های محافظت از آن

یکی از اصلی ترین قسمت های گوشی های هوشمند امروزی، ال سی دی یا صفحه نمایش آن است که ساختار آن بسیار پیچیده تر از یک شیشه به ظاهر ساده ایست که روی گوشی خود می بینید. با تیم سی و سه پل همراه باشید تا شما را با دنیای پر رمز و راز تاچ و ال سی دی آشنا کنیم.

مقدمه

در حال حاظر متداول ترین تعمیری که روی گوشی های موبایل انجام می شود تعویض تاچ و ال سی دی گوشی است. این قطعه به شدت حساس و آسیب پذیر و همینطور نیازمند مراقبت دائم و ویژه است. گاهی با افتادن گوشی از دست و یا فشار بیش از حد در جیب ال سی دی گوشی شکسته و یا آسیب میبیند. فراموش نکنید که همیشه بهترین راه پیشگیری است. پیشگیری در این زمینه یعنی مراقبت و همینطور استفاده از محافظ های صفحه، گلس و قاب و گارد مناسب برای گوشی. اما همیشه ماجرا به این خوبی ختم به خیر نمیشود. گاهی پیش می آید که حتی با مراقبت های گوناگون ال سی دی دچار مشکل جدی می شود.

برای واضح تر شدن موضوع در این مطلب به بررسی و نحوه ساختار ال سی دی و قطعات زیر مجموعه آن و انواع خرابی های رایج و راه حل آن می پردازیم.

معرفی قطعات تاچ ال سی دی گوشی های موبایل

آشنایی مختصر با ال سی دی:

ال سی دی نمایشگری است که از کریستال مایع ساخته شده است. کریستال‌ مایع نیز ماده ای به ظاهر مایع و با آرایش خاص مولکولیست. به همین جهت کریستال مایع خصوصیاتی شبیه به مایع و جامد دارد. این ماده به دما بسیار حساس بوده و اندکی گرما لازم است تا آن‌ به حالت مایع و همینطور اندکی سرما لازم است تا به شکل اولیه خود بازگردد. یک لایه الکترود شفاف بسیار باریک، کار تحریک کریستال مایع را بر عهده گرفته است.

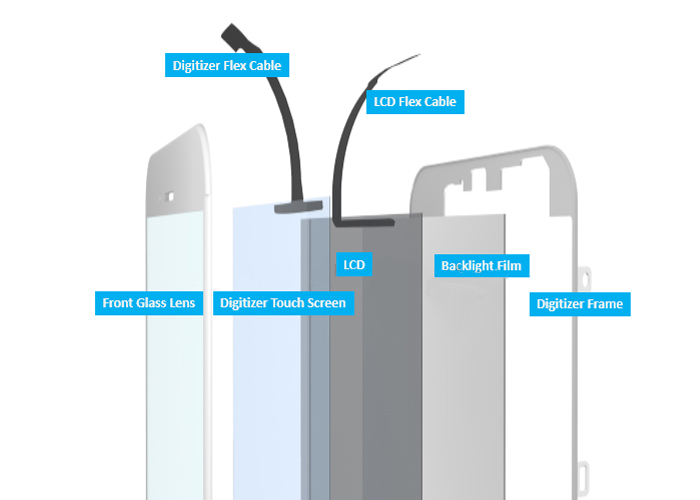

تاچ و ال سی دی گوشی های تلفن همراه شامل قسمت های مختلفی می‌شود. یعنی اگر ال سی دی گوشی شما به هر دلیلی دچار مشکل شود، از نظر فنی تاچ و ال سی دی تنها قطعاتی نیستند که در این حالت باید تعویض شوند. به طور کلی تاچ و ال سی دی گوشی ها شامل پنج قطعه اصلی می‌شود:

• گلس روی ال سی دی: گلس روی ال سی دی از جنس شیشه بوده و که وظیفه محافظت از ال سی دی و جلوگیری از برخورد مستقیم دست کاربر با تاچ گوشی است. در گوشی های مدرن امروزی از شیشه گوریلا گلس که ساخته شرکت کورنینگ است روی صفحه گوشی استفاده می شود.گوریلا گلس شیشه‌ای از جنس آلومینوسیلیکات قلیایی است و به شکلی طراحی شده‌است که نازک، سبک و مقاوم باشد. این شیشه در واقع همان گلس محافظ کارخانه ای روی ال سی دی است. باید توجه داشته باشید که گلس روی ال سی دی با لایه محافظ که کاربران برای جلوگیری از وارد شدن خط و خش بر روی ال سی دی گوشی های خود نصب می‌کنند متفاوت است.

• تاچ یا دیجیتایزر: زیر گلس کارخانه ای محافظ ال سی دی، تاچ گوشی قرار گرفته است. تاچ اسکرین گوشی یک لایه بسیار نازک و شفاف پلاستیکی است که بین گلس و صفحه نمایش قرار میگیرد. وظیفه دیجیتایزر یا تاچ اسکرین دریافت سیگنال های لمس و انتقال آن ها به واحد پردازشگر است. برای تعویض این لایه نیز نیازی به باز کردن گوشی نیست. همچنین تاچ گوشی به طور جداگانه یک فلت دارد که روی سوکت اختصاصی که در مادربرد گوشی برای آن در نظر گرفته شده نصب می‌شود.

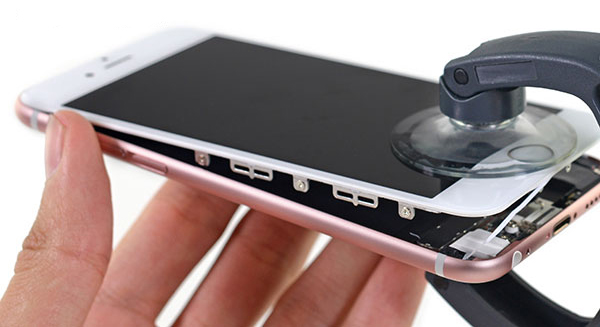

• ال سی دی: زیر تاچ یا دیجیتایزر گوشی ال سی دی قرار دارد که وظیفه نمایش محتوا را بر عهده دارد. زمانی که صفحه نمایش گوشی سیاه شده و روشن نمی‌شود، مطمئن باشید که ال سی دی یا صفحه نمایش دستگاه آسیب دیده است. ال سی دی هم یک فلت اختصاصی دارد به نام فلت ال سی دی که مستقیما بر روی برد اصلی گوشی نصب می‌شود. برای تعویض ال سی دی، گوشی حتما باید باز شود.

• لایه نور پس زمینه: همانطور که می دانیم صفحه نمایش کریستال مایع در نمایشگر های ال سی دی(بر خلاف نوع ال ای دی) از خود نور تولید نمی کند و به همین منظور در اغلب نمایشگر های ال سی دی موبایل و تبلت، تعدادی ال ای دی برای روشنایی پس زمینه آن استفاده شده است. مجموع این پنل بک لایت باعث می شود محتوای تولیدی نمایشگر دیده شود.

• فریم ال سی دی: فریم میانی یا فریم ال سی دی قطعه ای است که تمامی مجموعه قطعات تاچ و ال سی دی، بک لایت و گلس به صورت یکپارچه بر روی آن قرار گرفته است.

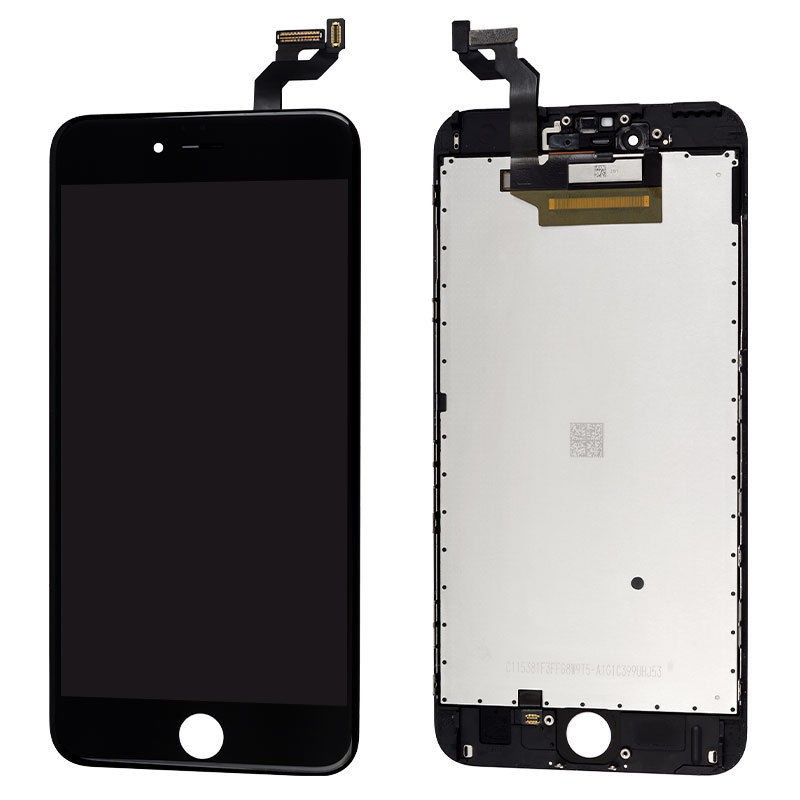

تا این جا با مجموعه قطعات تاچ و ال سی دی گوشی آشنا شدید. هنگامی که شما نسبت به تعویض ال سی دی گوشی خود اقدام می‌کنید، در حقیقت این 5 قطعه را در قالب یک قطعه مستقل و یکپارچه تعویض می کنید. لازم است بدانید که ضخامت این 5 قطعه در فریم ال سی دی بسیار ناچیز بوده و در حد چند میلیمتر است.

آیا امکان تعویض تاچ یا ال سی دی گوشی به تنهایی ممکن است؟

در گوشی های مدل قدیمی تر این امکان تنها در برخی مدل های خاص وجود داشت و در صورت ایراد در تاچ و یا ال سی دی هر کدام امکان تعویض هر کدام به صورت مستقل و به تنهایی امکان پذیر بود. به عنوان مثال در صورت وارد شدن ضربه ای به صفحه گوشی اگر تاچ آن دچار مشکل می شد ولی محتویات در ال سی دی به درستی نمایش داده می شد تعمیرکار با تعویض تاچ گوشی به صورت مستقل مشکل را برطرف می کرد. اما طراحی و تولید صفحه نمایشگر گوشی های جدید به طور کلی تغییر کرده است، به گونه ای که تاچ و ال سی دی به صورت هماهنگ در یک مجموعه و روی هم پرس می شوند و دیگر امکان تعویض هر کدام به صورت جداگانه وجود ندارد.

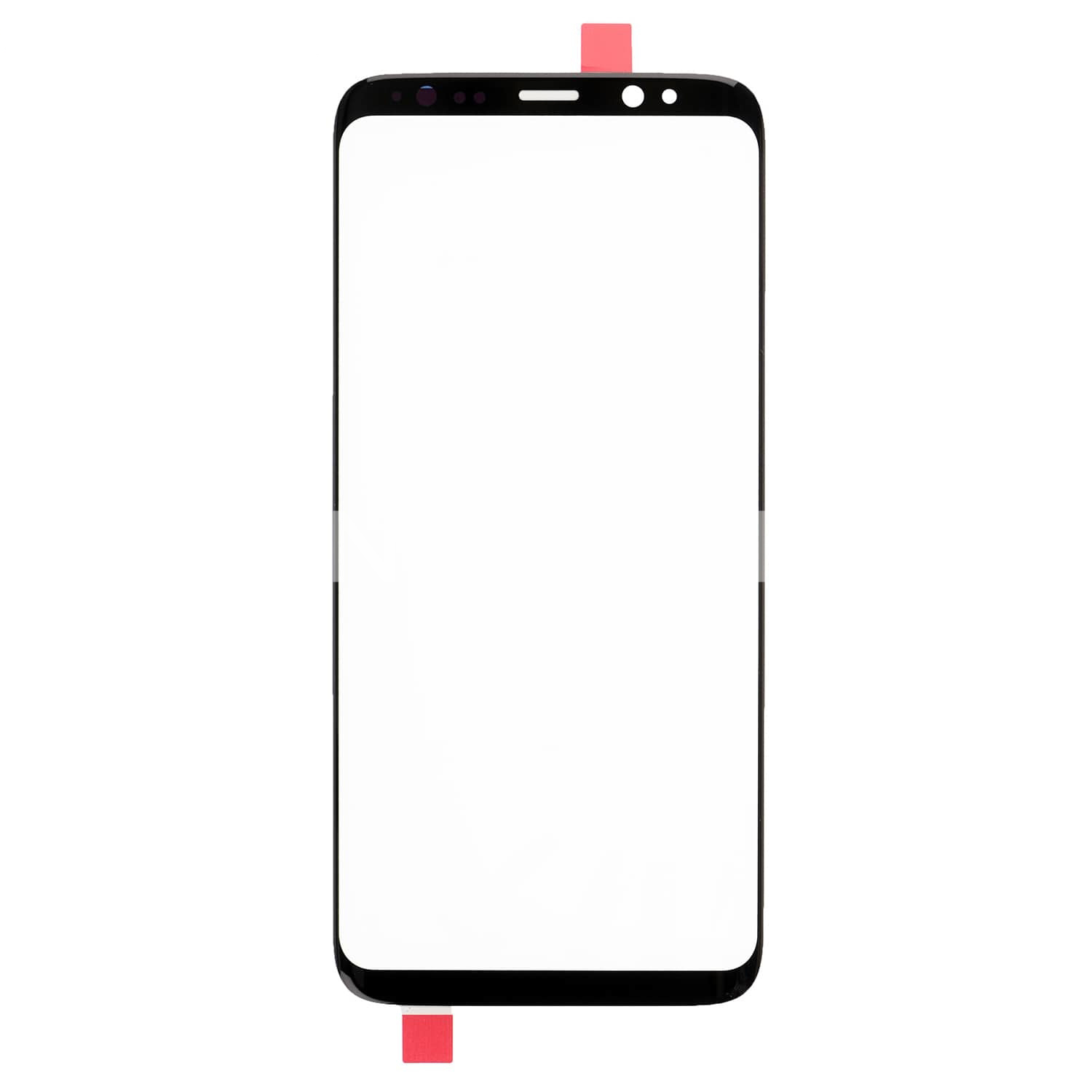

در چه صورتی می‌توان فقط گلس روی صفحه گوشی را تعویض کرد؟

با توجه به مطالب ذکر شده فقط در یک شرایط خاص و در تعدادی از مدل های موجود در بازار ممکن است بتوانید بدون نیاز به صرف هزینه زیاد و تعویض تمامی مجموعه تاچ و ال سی دی گوشی آن را بازیابی کنید. زمانی این امر ممکن است که در اثر ضربه، گلس روی صفحه دچار شکستگی و یا ترک شود ولی نمایشگر به درستی محتویات را نمایش دهد و تاچ گوشی نیز به درستی در تمامی قسمت ها کار کند و شما همچنان قادر خواهید بود از آن استفاده کنید. در این صورت فقط با تعویض گلس کارخانه ای روی ال سی دی مجدد گوشی همانند روز اول می شود.

پس اگر از این حالت در گوشی خود مطمئن شدید می توانید برای تعویض گلس روی صفحه توسط تعمیرکار اقدام کنید. تعمیرکار با دستگاه مخصوص و با دقت بالا گلس شکسته شده را از روی صفحه نمایش جدا کرده و گلس سالم و جدید را روی آن نصب می کند و در این حالت شما با حداقل هزینه می توانید گوشی خود را تعمیر کنید.

اگر فقط تاچ گوشی دچار مشکل شد چه کنیم؟

با توجه به نکات ذکر شده در ابتدای مقاله تاچ و ال سی دی گوشی های هوشمند امروزی به صورت یک مجموعه روی هم مونتاژ شده اند و به دلیل ضخامت بسیار ناچیز آن، عملا جداسازی این دو قطعه وجود ندارد. پس در صورتی که صفحه گوشی شما دچار آسیب شد و محتویات روی نمایشگر به درستی و کامل نشان داده شد ولی در عملکرد تاچ و لمس آن اختلال ایجاد شد تنها با تعویض کامل تاچ و ال سی دی می توانید مشکل را رفع کنید و هزینه تعمیر آن هیچ تفاوتی با زمانی که تاچ و ال سی دی به طور کامل معیوب شود و نیاز به تعویض داشته باشد ندارد.

اگر ال سی دی کمرنگ شد و یا سوسو زد چه کنیم؟

کمرنگ شدن محتویات صفحه نمایش و یا سوسو زدن و چشمک زدن آن ممکن است در آینده به مشکل جدی تبدیل شود و احتمالا به زودی تاچ و ال سی دی شما دچار سوختگی خواهد شد. پس بهتر است هر چه سریع تر نسبت به تعویض کامل قطعات تاچ و ال سی دی اقدام نمایید. البته در بعضی از موارد ممکن است نمایشگر گوشی ماه ها با همین شرایط به کار خود ادامه دهد ولی در نهایت دچار سوختگی کامل و از کار افتادن خواهد شد.

بهترین روش جلوگیری از شکستن تاچ و ال سی دی گوشی چیست؟

همه ما می دانیم که پیشگیری در تمامی شاخه ها بهتر از درمان است. صفحه نمایش گوشی نیز از این قاعده جدا نیست. بهترین روش جلوگیری از آسیب دیدن ال سی دی، استفاده دائم از محافظ صفحه و کیف و کاور گوشی است.
محافظ صفحه ها امروز تنوع بسیار زیاد و انواع گوناگونی دارند. در مدل های قدیمی استفاده از محافظ صفحه های معمولی که از جنس پلاستیک نرم یا طلق بودند متداول بود که بیشتر از از ال سی دی در برابر خط و خش محافظت می کردند و در برابر ضربه حفاظت خوبی از خود نشان نمی دادند. رفته رفته با پیشرفت تکنولوژی نسل بعدی آن ها که به عنوان محافظ صفحه نمایش شیشه ای یا گلس آن را می شناسیم، وارد بازار شد. این گلس ها نباید با گلس روی خود گوشی که به صورت فابریکی و کارخانه ای بر روی ال سی دی قرار دارد، اشتباه گرفته شد.
این گلس ها از لحاظ قدرت محافظت، به خوبی می توانند از پس ضربات معمولی یا متوسط بر بیایند. بدین گونه که در اثر ورود ضربه، محافظ صفحه ممکن است دچار ترک یا شکستگی شود ولی در اغلب موارد هیچ مشکلی برای تاچ و ال سی دی گوشی پیش نمی آید. لازم به ذکر است که استفاده از این محافظ ها تأثیر خاصی بر کیفیت صفحه نمایش و محتویات آن ندارد و با خیال راحت می توانید از آن ها استفاده کنید.
نسل بعدی محافظ صفحه ها، محافظ صفحه های مایع نانو است. این محافظ ها به صورت قطرات مایع بوده که پس از تمیز کردن سطح ال سی دی با دستمال موجود در بسته بندی، مقدار معینی از آن را در سطح صفحه نمایش گوشی ریخته و آن را پخش می کنیم، پس از گذشت چند دقیقه و خشک شدن کامل آن همانند یک محافظ صفحه با درجه سختی بالا عمل خواهد کرد.

نسل جدیدتر محافظ صفحه نمایش ها، محافظ صفحه های نانو است که ضخامت ناچیزی دارند. این محافظ ها خاصیت ارتجاعی داشته، نرم هستند و به راحتی خم می شوند و در اثر ضربه دچار شکستگی نمی شوند. همچنین دارای خاصیت ضد ضربه و جلوگیری از ایجاد خط و خش روی صفحه هستند.
مدل دیگر محافظ صفحه نمایش، محافظ صفحه UV است. این محافظ صفحه ها برای مدل های محدودی تولید شده اند و برای گوشی هایی که دارای صفحه نمایش خمیده هستند، مانند Galaxy S10، S8 Plus و... مناسب هستند. نصب این محافظ ها به این صورت است که پس از تمیز کردن سطح ال سی دی، چسب همراه مخصوص که در بسته بندی وجود دارد را روی سطح آن پخش، محافظ صفحه را روی آن قرار داده و سپس نور UV موجود در بسته را روی آن تابانده تا پس از چند دقیقه خشک و در جای خود فیکس شود.
آخرین نسل از محافظ صفحه ها در زمان نگارش این مقاله، محافظ صفحه های سرامیکی هستند. این محافظ صفحه ها از لحاظ خصوصیات ماننند محافظ صفحه های نانو هستند با این تفاوت که ساختار آن ها کمی سخت تر است و به نرمی نانوها نیستند، اما همچنان انعطاف پذیر بوده و به خوبی از ال سی دی گوشی محافظت می کنند.
یکی دیگر از مواردی که باعث جلوگیری از آسیب ال سی دی می شود، استفاده از کاور و یا کیف محافظ برای گوشی است. همانطور که می دانیم ال سی دی قطعه ای به شدت حساس و آسیب پذیر است. قاب، گارد و کیف محافظ باعث می شود اگر گوشی ضربه ببیند تا حدودی از انرژی ضربه وارد شده کاسته و از ایجاد ترک و شکستگی جلوگیری می کند.
