در دنیای امروزی، موبایل‌ها به عنوان یکی از اصلی‌ترین وسایل ارتباطی در زمینه‌های مختلفی مورد استفاده قرار می‌گیرند. این دستگاه‌ها از اجزای الکترونیکی پیچیده‌ای تشکیل شده‌اند که نیازمند تست دقیق و صحیح هستند تا از عملکرد بهینه برخوردار باشند. یکی از ابزارهای مهم برای تست این قطعات، مولتی‌مترها هستند که امکان اندازه‌گیری و تست قطعات مختلف را فراهم می‌کنند. در ادامه این مقاله از فروشگاه سی و سه پل، روش‌ها و نکات تست قطعات موبایل با مولتی متر را بررسی می‌کنیم.
مولتی متر چیست؟

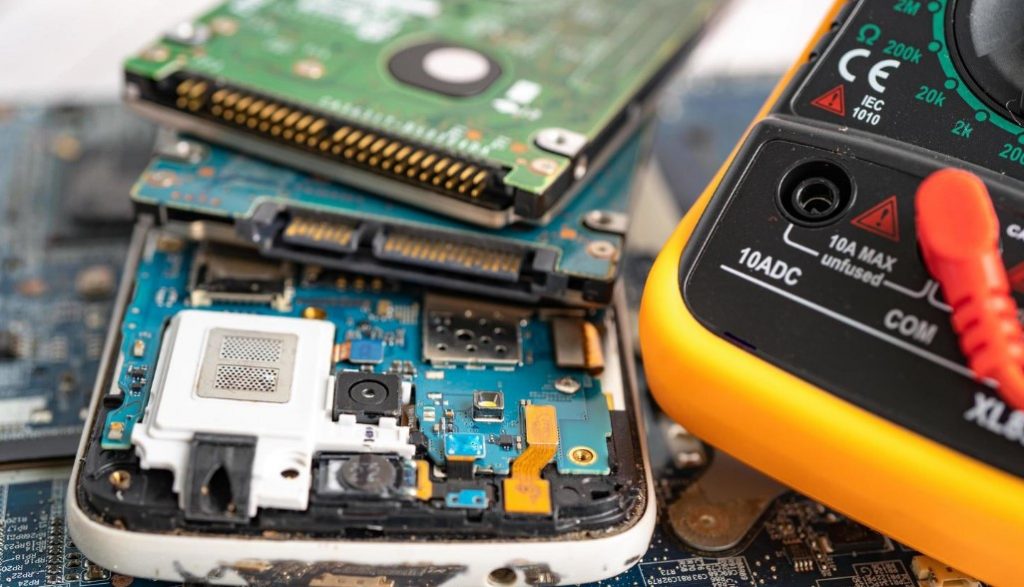

تست قطعات موبایل با مولتی متر
مولتی متر یک ابزار الکترونیکی است که برای اندازه‌گیری جریان، ولتاژ و مقاومت در مدارهای الکتریکی استفاده می‌شود. این ابزار معمولاً شامل صفحه نمایش دیجیتال، پروب‌های اندازه‌گیری و کلیدهای کنترلی برای اندازه‌گیری معیارهای الکتریکی مختلف است.
تست قطعات در موبایل چه اهمیتی دارد؟
در هر موبایل، اجزای الکترونیکی مختلفی مانند باتری، صفحه نمایش، مدارهای چاپی و قطعات ارتباطی وجود دارند که هر کدام نیازمند تست دقیق هستند تا از عملکرد صحیح دستگاه اطمینان حاصل شود. شما می توانید با استفاده از مولتی متر، در زمان تعمیر موبایل قطعات مختلف را تست کرده و قطعات معیوب را در صورت نیاز تعمیر کنید.
استفاده از مولتی متر در تست قطعات موبایل

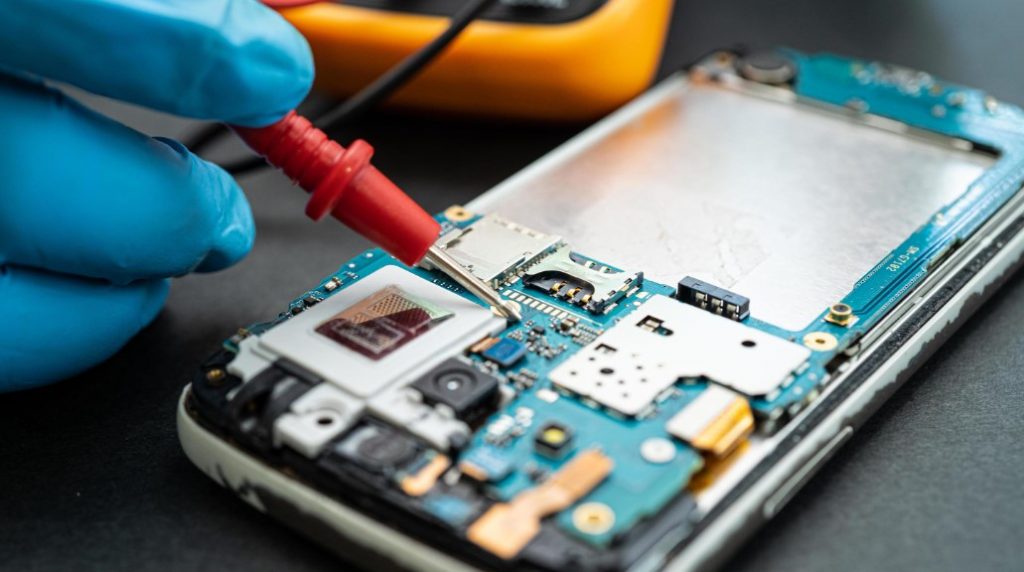

تست قطعات موبایل با مولتی متر
همانطور که گفتیم، می‌توان از مولتی متر، برای تست قطعات مختلف موبایل استفاده کرد. در ادامه بررسی می‌کنیم که کدام قطعات موبایل با مولتی متر قابل تست هستند.
1. تست ولتاژ
یکی از اندازه‌گیری‌های پرکاربرد با مولتی متر در موبایل، اندازه‌گیری ولتاژ است. این تست برای بررسی وضعیت شارژ باتری و اطمینان از عمر باقی‌مانده آن انجام می‌شود و در زمینه‌های دیگری نیز کاربرد دارد.
2. تست مقاومت قطعات
به کمک مولتی متر می‌توان مقاومت‌های مختلف در مدارهای موبایل را اندازه گرفت. این تست برای بررسی اتصالات صحیح و عملکرد بهینه قطعات انجام می‌شود.
3. تست جریان
برخی از تست‌های موبایل شامل اندازه‌گیری جریان در مدارهای مختلف است که با استفاده از مولتی متر صورت می‌پذیرد. این اندازه‌گیری‌ها برای بررسی مصرف برق و عملکرد صحیح اجزای مختلف موبایل انجام می‌شود.
تست اجزای مختلف موبایل با مولتی متر
در ادامه روش تست قطعات موبایل با مولتی متر را توضیح می‌دهیم.
1. تست اسپیکر موبایل با مولتی متر

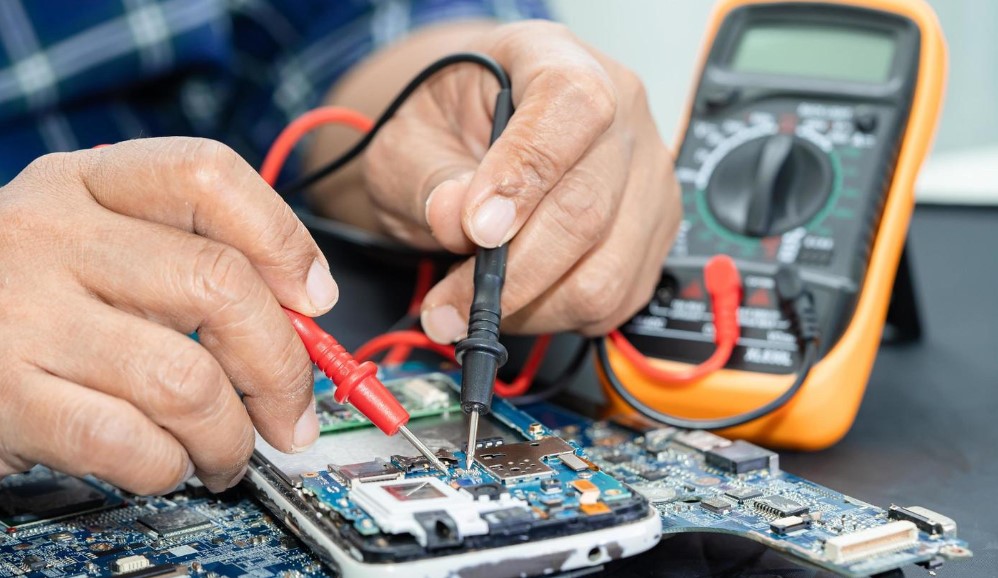

تست قطعات موبایل با مولتی متر
تست اسپیکر موبایل با استفاده از مولتی متر می‌تواند به طور قابل توجهی به بهبود کیفیت صدا و اطمینان از عملکرد صحیح این قطعه کمک کند. استفاده از این ابزار الکترونیکی به تعمیرکاران اجازه می‌دهد تا مشکلات اسپیکر را سریعاً تشخیص دهند و رفع کنند، که در نهایت تجربه کاربری بهتری را برای کاربران فراهم می‌کند.
تست مقاومت اسپیکر
آماده‌سازی: ابتدا موبایل را خاموش و باز کنید تا به اسپیکر دسترسی داشته باشید. معمولاً اسپیکر در بالا یا پایین گوشی قرار دارد.
اتصال مولتی متر: به منظور اندازه‌گیری مقاومت اسپیکر، مولتی متر را به حالت اندازه‌گیری مقاومت (Ohm meter) تنظیم کنید.
محاسبه مقاومت: با استفاده از پروب‌های مولتی متر، اتصالات اسپیکر را با پروب‌های قطبی متناظر اندازه‌گیری کنید. مقاومت اسپیکر را بررسی کنید و مطمئن شوید که در محدوده معقول قرار دارد. مقادیر مختلف مقاومت می‌تواند بسته به نوع و ساختار اسپیکر متفاوت باشد، اما معمولاً باید در حدود 8 تا 32 اهم باشد.
تست دیافراگم اسپیکر
تشخیص دیافراگم: دیافراگم اسپیکر مسئول تولید صدا است. برای تست آن، مولتی متر را به حالت اندازه‌گیری مقاومت تنظیم کرده و سپس به دو طرف دیافراگم اسپیکر پروب‌های مولتی متر را متصل کنید تا مقاومت را اندازه گیری کنید.
بررسی حرکت دیافراگم: با اجرای یک فرکانس صوتی آزمایشی (مثلاً با استفاده از یک فایل آزمایشی در دستگاه)، مشاهده کنید که آیا دیافراگم اسپیکر به درستی حرکت می‌کند یا خیر. اگر دیافراگم به درستی حرکت می کند و مقاومت درست نیز نمایش داده می شود، عملکرد آن خوب است.
تست جریان و ولتاژ اسپیکر
تنظیمات مولتی متر: برای اندازه‌گیری جریان و ولتاژ اسپیکر، مولتی متر را به حالت اندازه‌گیری جریان (current) یا ولتاژ (voltage) تنظیم کنید.
اتصال مولتی متر: پروب‌های مولتی متر را به اتصالات مثبت و منفی اسپیکر متصل کنید.
اندازه‌گیری جریان و ولتاژ: با پخش صدای آزمایشی از موبایل، اندازه‌گیری جریان و ولتاژ اسپیکر را با مولتی متر انجام دهید. مطمئن شوید که مقادیر اندازه‌گیری شده با مشخصات تعیین شده برای اسپیکر مطابقت دارند.
در صورت نیاز به تعویض اسپیکر، می توانید انواع اسپیکر موبایل را از فروشگاه سی و سه پل خریداری کنید.
2. تست میکروفن موبایل با مولتی متر
برای تست میکروفن موبایل با استفاده از مولتی متر، می‌توانید به روش زیر عمل کنید.
خاموش کردن دستگاه: ابتدا اطمینان حاصل کنید که دستگاه موبایل خاموش است تا از خرابی مدارات الکترونیکی جلوگیری شود.
دسترسی به میکروفن: میکروفن موبایل معمولاً در نزدیکی اسپیکر، درگاه AUX یا در بالای دستگاه قرار دارد. برای تست، دستگاه را باز کنید تا به میکروفن دسترسی پیدا کنید.
حالت اندازه‌گیری: مولتی متر را به حالت اندازه‌گیری مقاومت (Ohm meter) تنظیم کنید. این حالت به شما اجازه می‌دهد تا مقاومت الکتریکی میکروفن را اندازه بگیرید.
اندازه‌گیری مقاومت میکروفن
متصل کردن پروب‌ها: پروب‌های مولتی متر را به دو ترمینال میکروفن متصل کنید. این نقاط ممکن است به عنوان دو پین مخصوص برای میکروفن در مدار دستگاه تعبیه شده باشند.
خواندن مقدار مقاومت: پس از متصل کردن پروب‌ها، مولتی متر باید یک مقدار مقاومت نشان دهد. میکروفن‌های موبایل معمولاً مقاومتی در حدود 1000 تا 2000 اهم دارند، اما این مقدار ممکن است بسته به نوع و مدل دستگاه متفاوت باشد.
تست عملکرد میکروفن
تست عملکرد صوتی: برای تست واقعی عملکرد میکروفن، دستگاه را روشن کرده و یک فایل صوتی آزمایشی پخش کنید یا از یک برنامه ضبط صدا استفاده کنید. مطمئن شوید که میکروفن به درستی صدا را ضبط کرده و انتقال می‌دهد. در صورت اشکال در عملکرد میکروفن می‌توانید انواع میکروفن موبایل را از فروشگاه سی و سه پل خریداری کنید.
3. تست ویبره موبایل با مولتی متر

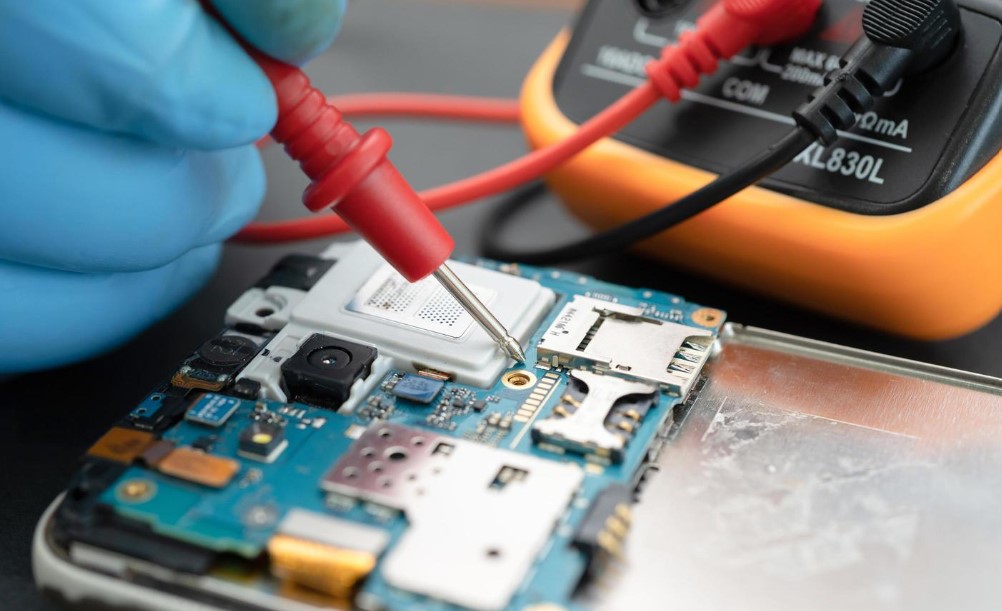

تست قطعات موبایل با مولتی متر
برای تست موتور ویبره (ویبره موبایل) با استفاده از مولتی متر، می‌توانید به روش زیر عمل کنید.
آماده‌سازی برای تست
خاموش کردن دستگاه: ابتدا اطمینان حاصل کنید که دستگاه موبایل خاموش است. این کار از خرابی مدارات الکترونیکی جلوگیری می‌کند.
دسترسی به موتور ویبره: موتور ویبره یک موتور کوچک است که روی برد اصلی گوشی نصب می‌شود. برای تست، دستگاه را باز کنید و به موتور ویبره دسترسی پیدا کنید. اغلب در موبایل‌ها، موتور ویبره در نزدیکی باتری یا در داخل محفظه پشتی قرار دارد.
تنظیم مولتی متر
حالت اندازه‌گیری: مولتی متر را به حالت اندازه‌گیری مقاومت (Ohm meter) تنظیم کنید. این حالت به شما اجازه می‌دهد تا مقاومت الکتریکی موتور ویبره را اندازه بگیرید.
اندازه‌گیری مقاومت موتور ویبره
متصل کردن پروب‌ها: پروب‌های مولتی متر را به دو نقطه موتور ویبره متصل کنید. این نقاط ممکن است به شکل دو پین مخصوص برای ویبره در مدار دستگاه تعبیه شده باشند.
خواندن مقدار مقاومت: پس از متصل کردن پروب‌ها، مولتی متر باید یک مقدار مقاومت نشان دهد. موتور ویبره‌های موبایل معمولاً مقاومتی در حدود 10 تا 30 اهم دارند، اما این مقدار ممکن است بسته به نوع و مدل دستگاه متفاوت باشد.
تست عملکرد موتور ویبره
ابتدا مولتی متر را روی حالت Buzzer (تست اتصال الکتریکی یا تست دیود) قرار دهید و سپس آن را به دو ترمینال موتور وصل کنید. در صورتی که بازر به صدا درآمد، نشان دهنده این است که سیم پیچی موتور سالم است و عملکرد مناسبی دارد.
5. تست باتری موبایل با استفاده از مولتی متر

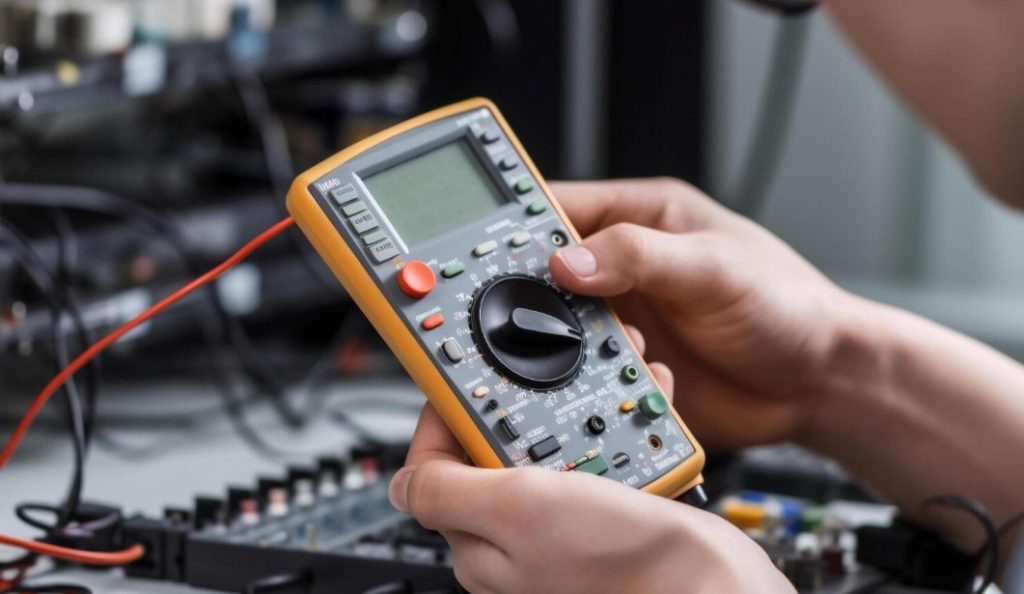

تست قطعات موبایل با مولتی متر
برای تست باتری موبایل با استفاده از مولتی متر، می‌توانید به روش زیر عمل کنید.
آماده‌سازی برای تست
خاموش کردن دستگاه: ابتدا اطمینان حاصل کنید که دستگاه موبایل خاموش است. این کار از خرابی مدارات الکترونیکی جلوگیری می‌کند و اندازه‌گیری دقیق‌تری از ولتاژ باتری را ممکن می‌سازد.
تنظیم مولتی متر
حالت اندازه‌گیری: مولتی متر را به حالت اندازه‌گیری ولتاژ DC (ولتاژ مستقیم) تنظیم کنید. این حالت معمولاً با نماد “V” یا “DCV” بر روی مولتی متر مشخص شده است.
محدوده اندازه‌گیری: انتخاب کنید که مولتی متر به یک محدوده بزرگتر از ولتاژ حداکثری باتری شما آماده باشد. برای مثال، اگر باتری شما حداکثر ولتاژ 3.7 ولت دارد، می‌توانید مولتی متر را به حالت 20 ولت یا بیشتر تنظیم کنید. برخی از مولتی مترها، نیازی به تنظیم محدوده ندارند و فقط کافیست حالت اندازه گیری را مشخص کنید.
اندازه‌گیری ولتاژ باتری
متصل کردن پروب‌ها: پروب قرمز مولتی متر را به پایه مثبت (+) باتری و پروب سیاه را به پایه منفی (-) باتری متصل کنید. این پایه‌ها معمولاً با پین‌های متصل به باتری در مدار داخلی دستگاه موبایل شما مطابقت دارند.
خواندن مقدار ولتاژ: مولتی متر باید حالا به شما ولتاژ فعلی باتری را نمایش دهد. برای مثال، اگر باتری شما سالم باشد، مقدار ولتاژ نزدیک به ولتاژ نامی آن (مثلاً 3.7 ولت برای باتری لیتیوم-یون) خواهد بود. اگر ولتاژ به طور قابل ملاحظه‌ای پایین‌تر باشد، این نشان‌دهنده کاهش توان و در نتیجه، نیاز به خرید باتری موبایل و تعویض آن با باتری قدیمی است.
نتیجه‌گیری
استفاده از مولتی مترها به عنوان ابزاری برای تست قطعات موبایل، بسیار مهم و حیاتی است. این ابزارها امکان تست دقیق و سریع قطعات الکترونیکی را فراهم می‌کنند که باعث بهبود عملکرد و پایداری دستگاه‌های موبایل می‌شود.
