لحیم کاری یکی از مهارت‌های اساسی در تعمیرات موبایل است که به تعمیرکاران موبایل امکان می‌دهد قطعات الکترونیکی کوچک را به بردهای موبایل متصل یا از آن‌ها جدا کنند. این فرآیند نیاز به دقت، مهارت و استفاده از ابزارهای مناسب دارد. در این مقاله از فروشگاه سی و سه پل، به آموزش لحیم کاری موبایل خواهیم پرداخت و ابزارهای لازم، تکنیک‌های صحیح لحیم کاری و نکات مهم در این فرآیند را بررسی خواهیم کرد.
ابزارهای مورد نیاز برای لحیم کاری موبایل
آموزش لحیم کاری موبایل
پیش از آموزش لحیم کاری موبایل، به بررسی ابزارهای مورد نیاز برای لحیم کاری موبایل می‌پردازیم.
1. هویه

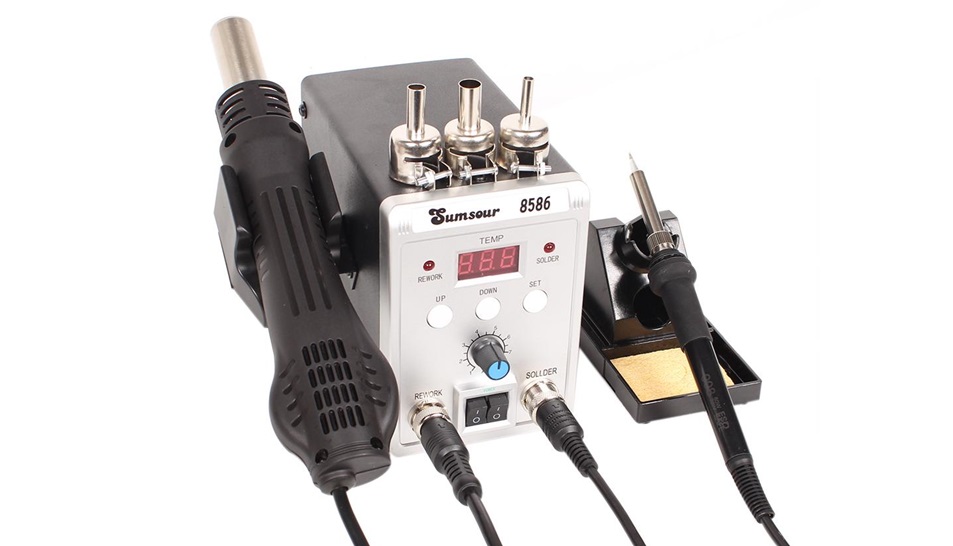

هویه ابزار اصلی در لحیم کاری است که برای ذوب کردن سیم لحیم و اتصال قطعات به برد مدار استفاده می‌شود. هویه‌ها در انواع مختلف با توان‌های متفاوت موجود هستند، اما برای تعمیرات موبایل، هویه با توان بین 30 تا 60 وات مناسب است. برخی هویه‌ها دارای تنظیمات دما هستند که کنترل دمای مناسب را ممکن می‌سازند. فروشگاه سی و سه پل انواع هویه و هیتر تعمیرات موبایل را با قیمت مناسب به شما ارائه می‌دهد.
2. سیم لحیم
آموزش لحیم کاری موبایل

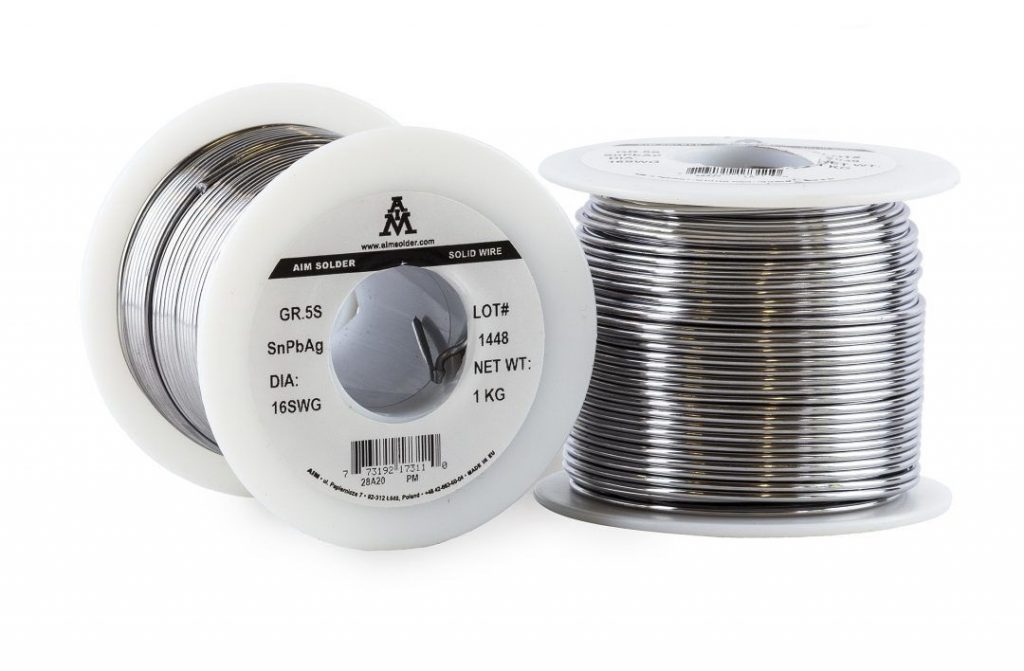

سیم لحیم ماده‌ای است که برای ایجاد اتصالات الکتریکی بین قطعات و برد مدار استفاده می‌شود. سیم لحیم معمولاً از ترکیب قلع و سرب ساخته می شود. برخی از انواع سیم های لحیم، دارای فلاکس داخلی هستند که به بهبود کیفیت اتصالات کمک می‌کند. در تعمیرات موبایل، سیم لحیم با قطر 0.5 تا 1 میلی‌متر مناسب است.
3. فلاکس
فلاکس ماده‌ای است که به تمیز کردن سطح قطعات و برد مدار و بهبود چسبندگی لحیم کمک می‌کند. فلاکس به صورت مایع، ژل و یا خمیر موجود است و استفاده از آن در لحیم کاری موبایل بسیار توصیه می‌شود. شما می توانید انواع فلاکس لحیم را از فروشگاه سی و سه پل خریداری کنید.
4. پمپ قلع یا سیم قلع کش
برای حذف لحیم‌های قدیمی و برداشتن قطعات معیوب از برد مدار، از پمپ قلع یا سیم قلع کش استفاده می‌شود. این ابزارها به پاکسازی اتصالات لحیم و آماده‌سازی برد برای لحیم کاری جدید کمک می‌کنند. انواع سیم قلع کش در فروشگاه سی و سه پل به شما ارائه می‌شود.
5. پنس و ابزارهای دقیق
پنس و ابزارهای دقیق برای جابجایی و نگهداری قطعات کوچک در هنگام لحیم کاری استفاده می‌شوند. این ابزارها به کنترل دقیق و جلوگیری از آسیب به قطعات کمک می‌کنند.
6. پایه هویه و اسفنج تمیزکننده
پایه هویه برای نگهداری هویه در زمان‌های عدم استفاده و اسفنج تمیزکننده برای تمیز کردن نوک هویه از لحیم‌های اضافی و آلودگی‌ها استفاده می‌شود.
مراحل لحیم کاری موبایل
آموزش لحیم کاری موبایل
در ادامه به بررسی آموزش لحیم کاری موبایل می پردازیم و مراحل آن را توضیح می‌دهیم.
1. آماده‌سازی محل کار
محل کار خود را تمیز و مرتب کنید. از نور کافی و تهویه مناسب استفاده کنید. همه ابزارها و مواد لازم را در دسترس قرار دهید تا در هنگام لحیم کاری به راحتی به آن‌ها دسترسی داشته باشید.
2. آماده‌سازی قطعات و برد مدار
قطعات و برد مدار را با استفاده از الکل ایزوپروپیل و پارچه‌های نرم تمیز کنید تا هرگونه چربی، آلودگی و اکسیداسیون از بین برود. تمیز بودن سطح قطعات و برد مدار به بهبود کیفیت لحیم کاری کمک می‌کند.
3. اعمال فلاکس
فلاکس را به نقاطی که قرار است لحیم کاری شود، اعمال کنید. فلاکس به تمیز کردن سطح و افزایش چسبندگی لحیم کمک می‌کند و باعث می‌شود لحیم به طور یکنواخت و محکم به سطح بچسبد.

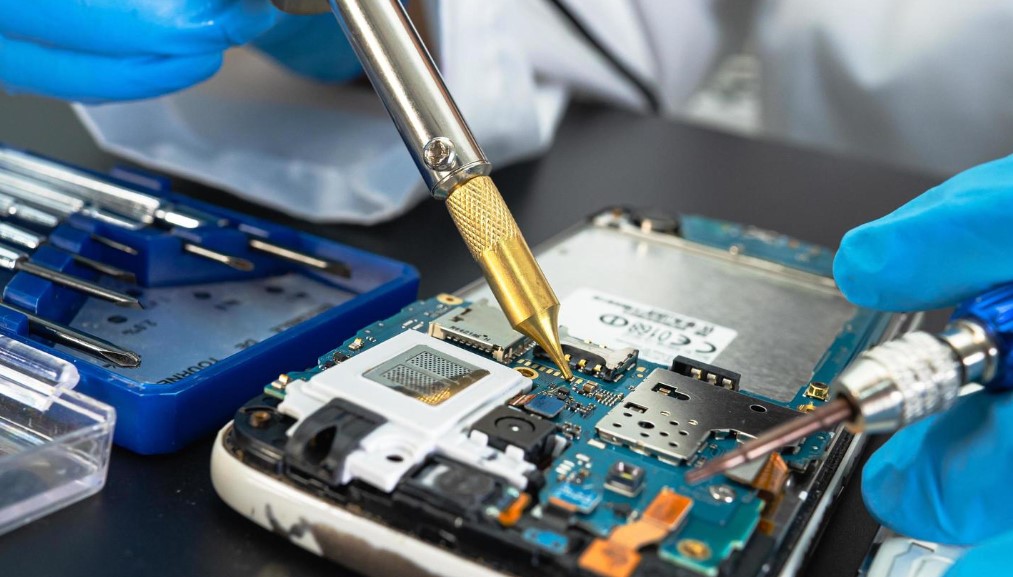

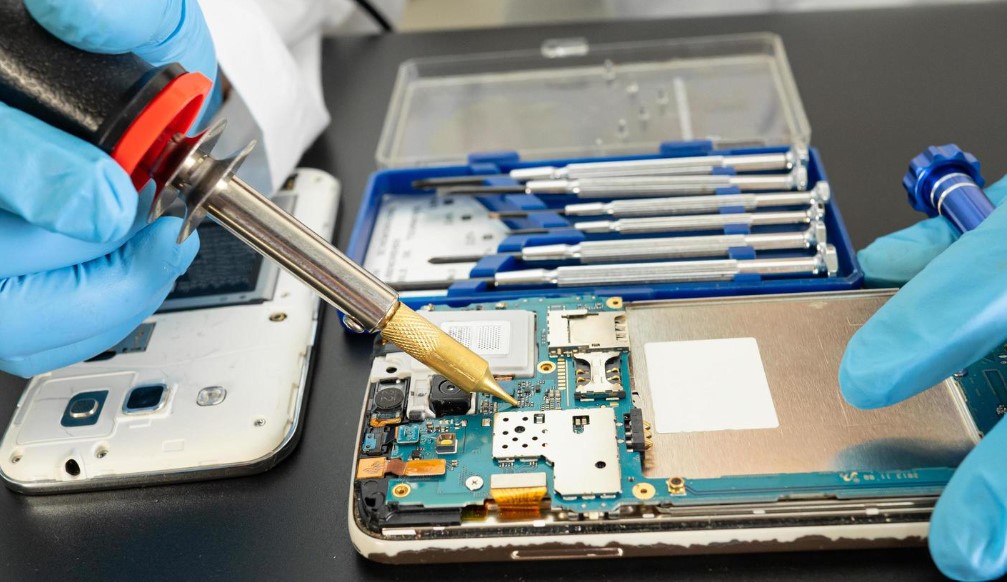

4. لحیم کاری
گرم کردن هویه: هویه را روشن کنید و دمای آن را به حدود 350 درجه سانتی‌گراد تنظیم کنید. اجازه دهید هویه به طور کامل گرم شود.
لمس کردن نوک هویه به سیم لحیم: نوک هویه را به سیم لحیم بزنید تا لحیم کمی ذوب شود و نوک هویه را قلع اندود کند. این کار به انتقال بهتر حرارت کمک می‌کند.

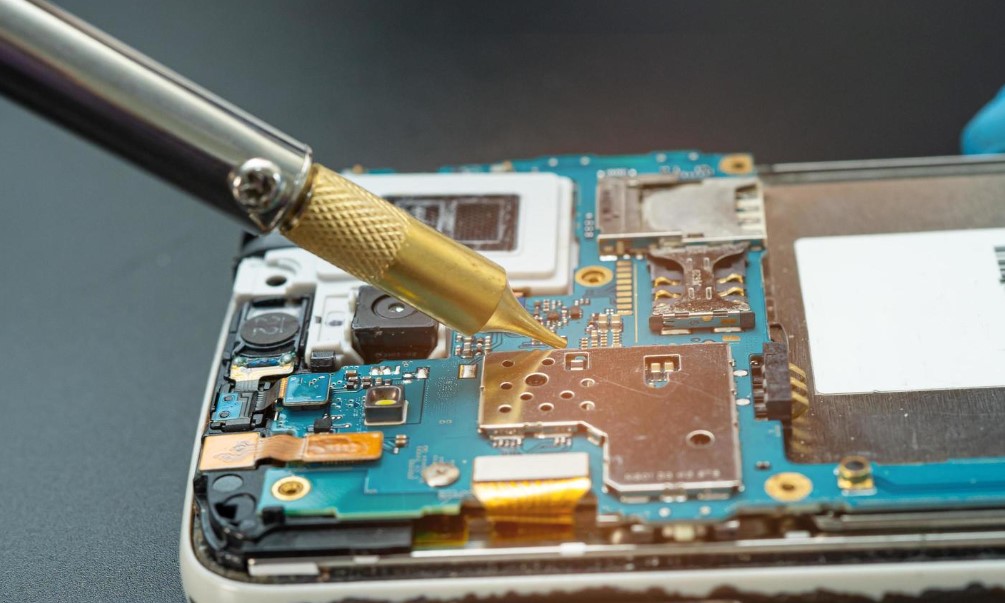

لمس کردن نوک هویه به قطعه و برد: نوک هویه را به طور همزمان به قطعه و برد مدار که قصد لحیم کاری دارید، لمس کنید. این کار باعث گرم شدن هر دو سطح و آماده شدن آن‌ها برای اتصال لحیم می‌شود.
اضافه کردن سیم لحیم: سیم لحیم را به نقطه اتصال ببرید و اجازه دهید با تماس هویه ذوب شود و به طور یکنواخت بر روی محل اتصال پخش شود. پس از اینکه لحیم به اندازه کافی ذوب شد و اتصال برقرار شد، سیم لحیم را بردارید.
برداشتن هویه: پس از ذوب شدن و پخش شدن لحیم، هویه را به آرامی بردارید. دقت کنید که هویه را به یکباره و سریع جدا نکنید تا لحیم به طور یکنواخت سرد شود و اتصال محکمی ایجاد کند.
5. بررسی اتصالات
پس از لحیم کاری، اتصالات را با دقت بررسی کنید. مطمئن شوید که لحیم به طور یکنواخت پخش شده و هیچ‌گونه ترک، حباب هوا یا نقاط ناپایدار وجود ندارد. در صورت نیاز، لحیم‌های اضافی را با استفاده از پمپ قلع یا سیم مکنده قلع بردارید.
6. تمیز کردن برد
پس از اتمام لحیم کاری، برد مدار را با استفاده از الکل ایزوپروپیل و پارچه‌های نرم تمیز کنید تا هرگونه فلاکس و لحیم اضافی از بین برود. این کار به بهبود عملکرد برد و جلوگیری از مشکلات ناشی از باقی‌مانده‌های فلاکس کمک می‌کند.
نکات مهم در لحیم کاری موبایل
آموزش لحیم کاری موبایل
در این بخش چند مورد از نکات مهم در زمینه لحیم کاری را توضیح می دهیم.
1. ایمنی
لحیم کاری می‌تواند خطرناک باشد، بنابراین همیشه از دستکش و عینک محافظ استفاده کنید. همچنین، مطمئن شوید که محل کار دارای تهویه مناسب باشد تا از استنشاق دودهای ناشی از لحیم و فلاکس جلوگیری شود.
2. دقت و تمرکز
لحیم کاری موبایل نیاز به دقت و تمرکز بالا دارد. از ابزارهای دقیق و پنس‌ها برای نگهداری و جابجایی قطعات کوچک استفاده کنید. هرگونه اشتباه می‌تواند به آسیب جدی به قطعات حساس منجر شود.
3. تنظیم دما
دمای هویه را به دقت تنظیم کنید. دمای بیش از حد می‌تواند به قطعات حساس آسیب برساند و دمای کمتر از حد نیز ممکن است لحیم را به درستی ذوب نکند. معمولاً دمای بین 300 تا 350 درجه سانتی‌گراد مناسب است.
4. استفاده از فلاکس
فلاکس به بهبود کیفیت اتصالات لحیم کمک می‌کند، بنابراین استفاده از فلاکس را فراموش نکنید. فلاکس به تمیز کردن سطح قطعات و افزایش چسبندگی لحیم کمک می‌کند.
5. پاکسازی اتصالات
پس از لحیم کاری، اتصالات را با دقت بررسی و در صورت نیاز پاکسازی کنید. لحیم‌های اضافی را با استفاده از پمپ قلع یا سیم مکنده قلع بردارید و برد مدار را تمیز کنید.
مشکلات رایج در لحیم کاری و راه‌حل‌ها
آموزش لحیم کاری موبایل
در زمان لحیم کاری ممکن است با برخی از مشکلات رو به رو شوید. در ادامه ضمن بررسی این مشکلات، راه حل آن ها را نیز ارائه می دهیم.
1. اتصال سرد (Cold Solder Joint)
اتصال سرد زمانی اتفاق می‌افتد که لحیم به درستی ذوب نشده و اتصال محکمی ایجاد نکرده است. این مشکل می‌تواند به دلیل دمای ناکافی هویه یا عدم استفاده از فلاکس باشد. برای حل این مشکل، دمای هویه را تنظیم کنید و از فلاکس استفاده کنید.
2. پل لحیم (Solder Bridge)
پل لحیم زمانی ایجاد می‌شود که لحیم به طور ناخواسته بین دو نقطه اتصال مجاور پل زده و اتصال کوتاه ایجاد کرده است. برای رفع این مشکل، از پمپ قلع یا سیم مکنده قلع استفاده کنید تا لحیم اضافی را بردارید و اتصال کوتاه را رفع کنید.
3. ترک خوردن لحیم
ترک خوردن لحیم می‌تواند به دلیل حرکت ناگهانی قطعه در هنگام سرد شدن لحیم یا استفاده از فلاکس نامناسب باشد. برای جلوگیری از این مشکل، قطعات را در هنگام لحیم کاری ثابت نگه دارید و از فلاکس مناسب استفاده کنید.
4. عدم چسبندگی لحیم
اگر لحیم به درستی به سطح قطعه یا برد مدار نمی‌چسبد، ممکن است سطح آلوده یا اکسید شده باشد. برای حل این مشکل، سطح قطعات و برد مدار را با الکل ایزوپروپیل تمیز کنید و از فلاکس استفاده کنید.
نتیجه‌گیری
لحیم کاری موبایل یکی از مهارت‌های حیاتی در تعمیرات موبایل است که نیاز به دقت، تمرین و استفاده از ابزارهای مناسب دارد. با رعایت نکات ایمنی و تکنیک‌های صحیح لحیم کاری، می‌توانید اتصالات محکمی بین قطعات و برد مدار ایجاد کنید و از عملکرد صحیح دستگاه اطمینان حاصل کنید. امیدواریم این مقاله به شما کمک کرده باشد تا با اصول و روش‌های لحیم کاری موبایل آشنا شوید و مهارت خود را در این زمینه بهبود بخشید.
