لحیم‌کاری یکی از مهارت‌های اساسی در الکترونیک و ساخت و تعمیر قطعات الکترونیکی است. این فرآیند به شما امکان می‌دهد قطعات مختلف را به هم متصل کنید و اتصالات الکتریکی پایدار و مطمئنی ایجاد کنید. در این مقاله از مجله سی و سه پل، به بررسی تکنیک های جالب از لحیم کاری می‌پردازیم که می‌توانند به بهبود کیفیت و دقت کار شما کمک کنند.
ابزار و مواد لازم برای لحیم‌کاری
تکنیک های جالب از لحیم کاری
قبل از پرداختن به تکنیک های جالب از لحیم کاری، مهم است که با ابزار و مواد لازم برای این کار آشنا شوید. در ادامه، به برخی از این ابزارها و مواد اشاره می‌کنیم:
- هویه: اصلی‌ترین ابزار لحیم‌کاری است که برای گرم کردن و ذوب کردن سیم لحیم استفاده می‌شود. هویه‌ها در انواع مختلف با توان‌های متفاوت موجود هستند. خرید انواع هویه از فروشگاه سی و سه پل امکان‌پذیر است.
- سیم لحیم: ماده‌ای فلزی که برای ایجاد اتصالات استفاده می‌شود. سیم لحیم معمولاً از ترکیب قلع و سرب ساخته می‌شود، اما انواع بدون سرب نیز موجود است. فروشگاه سی و سه پل، امکان خرید انواع سیم لحیم را برای مشتریان عزیز، فراهم کرده است.
- روغن لحیم: ماده‌ای که به بهبود جریان لحیم و جلوگیری از اکسیداسیون کمک می‌کند. اگر قصد خرید روغن لحیم را دارید، می‌توانید روغن لحیم موردنیاز خود را از طریق فروشگاه سی و سه پل خریداری کنید.
- پایه هویه: برای نگه‌داری هویه در حین کار استفاده می‌شود.
- پمپ مکنده لحیم: این ابزار برای پاک کردن لحیم‌های اضافی از سطح کار مورد استفاده قرار می‌گیرد.
- پیچ گوشتی و انبردست: برای نگه‌داشتن و تنظیم قطعات در حین لحیم‌کاری استفاده می‌شود.
تکنیک های جالب از لحیم کاری
تکنیک های جالب از لحیم کاری
اکنون که با ابزارهای لازم برای لحیم‌کاری آشنا شدید، به بررسی تکنیک های جالب از لحیم کاری می‌پردازیم.

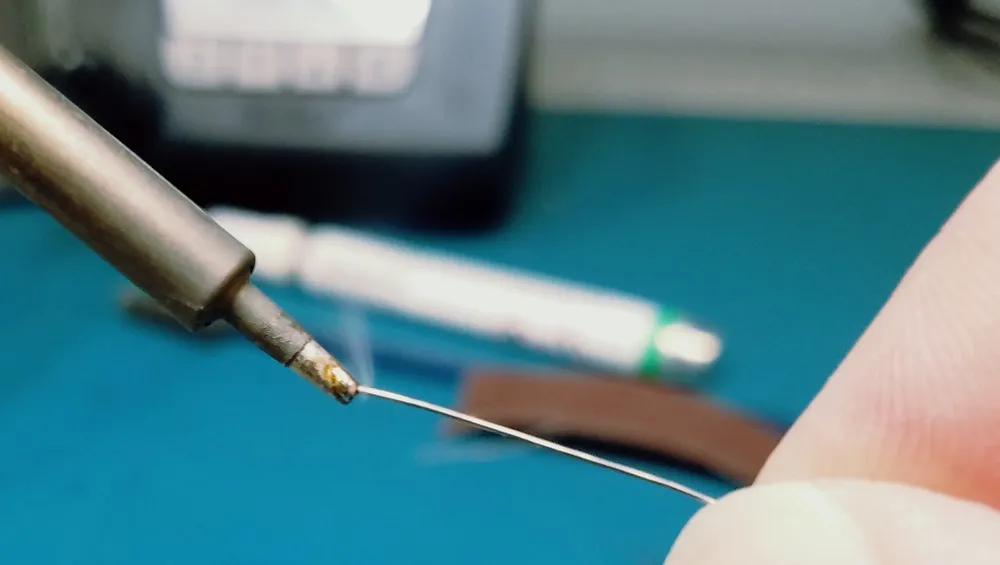

1. تکنیک قلع پوشانی (Tinning)
در این تکنیک، ابتدا نوک هویه و سیم لحیم را با یک لایه نازک از لحیم می‌پوشانید. این کار به بهبود انتقال حرارت و تسهیل فرآیند لحیم‌کاری کمک می‌کند. برای اجرای این روش مراحل زیر را دنبال کنید:
- هویه را گرم کنید.
- مقدار کمی سیم لحیم را به نوک هویه بزنید تا نوک آن با لحیم پوشانده شود.
- نوک سیم‌ها یا پایه‌های قطعاتی که می‌خواهید لحیم کنید را نیز با قرار دادن هویه روی آن، با لحیم بپوشانید.
2. لحیم‌کاری قطعات SMD
قطعات SMD به دلیل اندازه کوچک و پایه‌های نزدیک به هم نیاز به تکنیک خاصی برای لحیم‌کاری دارند. برای اجرای این روش به مراحل زیر توجه کنید:
- مقدار کمی روغن لحیم روی پایه‌های قطعه SMD بمالید.
- هویه را به یکی از پایه‌ها نزدیک کنید و سیم لحیم را اضافه کنید تا لحیم ذوب شده و اتصال برقرار شود.
- به آرامی هویه را به پایه‌های دیگر منتقل کنید و فرآیند را تکرار کنید.
3. استفاده از پمپ مکنده لحیم
این تکنیک برای پاک کردن لحیم‌های اضافی و جداسازی قطعات استفاده می‌شود. برای اینکه این قسمت را به درستی اجرا کنید به مراحل زیر دقت کنید:
- هویه را به لحیم اضافی نزدیک کنید و لحیم را ذوب کنید.
- پمپ مکنده را سریعاً روی لحیم ذوب شده قرار دهید و دکمه آن را فشار دهید تا لحیم مکیده شود.
4. استفاده از سیم قلع کش (Desoldering Braid)
سیم قلع کش ابزاری است که برای پاک کردن لحیم‌های اضافی و ایجاد اتصالات تمیز استفاده می‌شود. برای اینکه از درستی روش کار خود در انجام این مرحله اطمینان حاصل کنید به مراحل زیر دقت کنید.
- سیم قلع کشی را روی لحیم اضافی قرار دهید.
- هویه را روی سیم قلع کش قرار دهید تا لحیم جذب سیم شود.
- سیم قلع کشیرا به آرامی بردارید تا لحیم اضافی پاک شود.
5. لحیم‌کاری قطعات حساس به حرارت
تکنیک های جالب از لحیم کاری
قطعاتی که به حرارت حساس هستند نیاز به دقت بیشتری دارند تا آسیب نبینند. مراحل انجام این کار عبارت اند از:
- از هویه با توان کمتر استفاده کنید.
- زمان لحیم‌کاری را کاهش دهید و به سرعت لحیم را اعمال کنید.
- از گیره یا ابزارهای نگهدارنده برای تثبیت قطعه استفاده کنید تا از انتقال حرارت مستقیم جلوگیری شود.
6. استفاده از خمیر لحیم
خمیر لحیم ترکیبی از لحیم و فلاکس است که برای لحیم‌کاری قطعات SMD و بردهای PCB استفاده می‌شود.روش انجام این کار به صورت زیر می‌‌باشد:
- مقدار کمی خمیر لحیم را روی پایه‌های قطعه یا ناحیه مورد نظر بمالید.
- قطعه را روی برد قرار دهید.
- از یک هویه با نوک نازک یا یک دستگاه حرارت‌دهی مادون قرمز برای ذوب کردن خمیر لحیم استفاده کنید.
7. تکنیک لحیم همزمان پایه‌ها (Drag Soldering)
توضیح: این تکنیک برای لحیم‌کاری سریع پایه‌های چندگانه در قطعات SMD استفاده می‌شود. مراحل کار این تکنیک، به صورت زیر است:
- مقدار کمی فلاکس را روی پایه‌های قطعه بمالید.
- سیم لحیم را به نوک هویه بزنید.
- نوک هویه را به آرامی و با زاویه کم روی پایه‌های قطعه بکشید تا همه پایه‌ها به طور همزمان لحیم شوند.
8. لحیم‌کاری در دماهای پایین
لحیم‌کاری در دماهای پایین برای جلوگیری از آسیب به قطعات حساس استفاده می‌شود. مراحل زیر روش درست انجام این کار است.
- از سیم لحیم با نقطه ذوب پایین استفاده کنید.
- هویه را در دمای کمتری تنظیم کنید.
- زمان تماس هویه با قطعه را به حداقل برسانید.
9. لحیم‌کاری بدون سرب
لحیم بدون سرب به دلیل مسائل زیست‌محیطی و بهداشتی به طور گسترده‌ای استفاده می‌شود. این نوع لحیم نیاز به تکنیک خاصی دارد. روش درست انجام این کار به صورت زیر است:
- از سیم لحیم بدون سرب استفاده کنید که معمولاً دارای ترکیب قلع و نقره است.
- دمای هویه را کمی بالاتر از لحیم سرب‌دار تنظیم کنید.
- از فلاکس مخصوص لحیم بدون سرب برای بهبود جریان لحیم استفاده کنید.
نکات ایمنی در لحیم‌کاری
تکنیک های جالب از لحیم کاری
لحیم‌کاری یک فرآیند ایمنی‌محور است و نیاز به رعایت نکات ایمنی دارد تا از بروز حوادث جلوگیری شود. برای جلوگیری از پیشامدهای ناگوار، نکات زیر را درنظر بگیرید:
- استفاده از عینک محافظ: برای جلوگیری از پاشش قطرات لحیم به چشم.
- تهویه مناسب: از دستگاه‌های تهویه یا فن برای جلوگیری از استنشاق دودهای سمی استفاده کنید.
- استفاده از دستکش: برای محافظت از دست‌ها در برابر حرارت و مواد شیمیایی.
- خاموش کردن هویه پس از استفاده: برای جلوگیری از آتش‌سوزی و حوادث مشابه.
- عدم لمس نوک هویه: نوک هویه بسیار داغ است و می‌تواند باعث سوختگی شود.
نتیجه‌گیری
لحیم‌کاری یک مهارت ضروری و کارآمد در حوزه الکترونیک است که با یادگیری تکنیک‌های جالب و کاربردی می‌توان کیفیت و دقت کار را بهبود بخشید. تکنیک‌های معرفی شده در این مقاله، از جمله تکنیک‌های لحیم‌کاری قطعات SMD، استفاده از پمپ مکنده لحیم و خمیر لحیم و لحیم‌کاری بدون سرب، به شما کمک می‌کنند تا با اطمینان و دقت بیشتری لحیم‌کاری کنید.
رعایت نکات ایمنی نیز از اهمیت بالایی برخوردار است تا از بروز حوادث و آسیب‌ها جلوگیری شود. با تمرین و استفاده از این تکنیک‌ها، می‌توانید به مهارت بالاتری در لحیم‌کاری دست یابید و پروژه‌های الکترونیکی خود را با کیفیت بالاتری انجام دهید.
