در دنیای تعمیرات موبایل و دستگاه‌های الکترونیکی، آی‌سی (IC) یا مدارهای مجتمع، نقش حیاتی در عملکرد دستگاه‌ها دارند. این قطعات کوچک و حساس، وظیفه کنترل بسیاری از بخش‌های اصلی دستگاه را بر عهده دارند. وقتی آی‌سی‌ها خراب می‌شوند یا نیاز به تعویض دارند، تعمیرکاران معمولاً از ابزارهایی مانند هیتر برای جداسازی و نصب مجدد آن‌ها استفاده می‌کنند. هیترها با ایجاد گرما به تعمیرکار کمک می‌کنند تا قطعات بدون آسیب از برد جدا شوند. در این مقاله از مجله سی و سه پل، به بررسی مزایای استفاده از هیتر در تعویض آی‌سی، مراحل کامل تعویض آی‌سی با هیتر و نکات ایمنی مهم می‌پردازیم.
مزایای استفاده از هیتر در تعویض آی‌سی

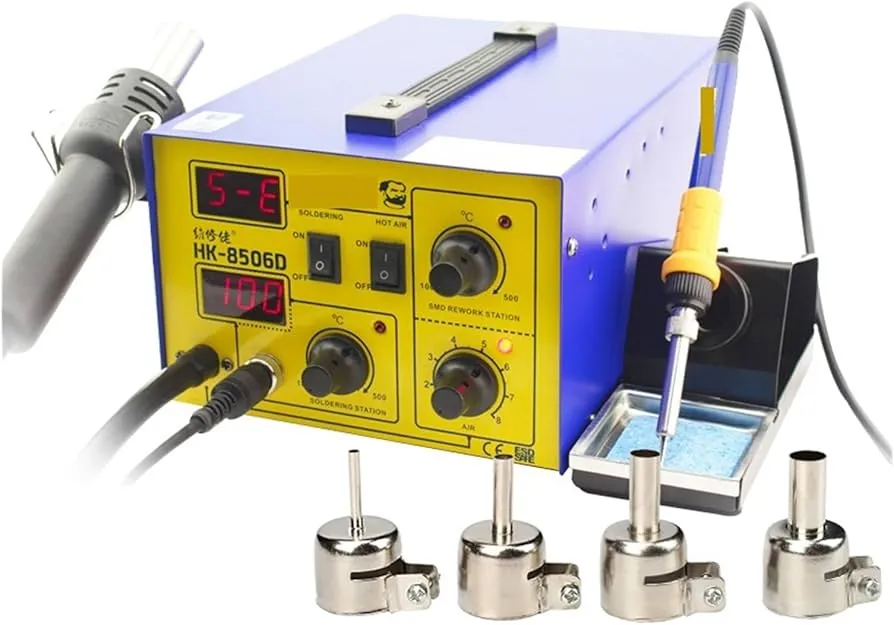

نحوه تعویض آی سی با هیتر
استفاده از هیتر در تعویض آی سی، مزایای زیادی به دنبال دارد که در ادامه این مزایا را بررسی می‌کنیم.
1. کنترل دقیق دما
یکی از مهم‌ترین مزایای استفاده از هیتر در تعویض آی‌سی‌ها، کنترل دقیق دما است. آی‌سی‌ها قطعات حساس و ظریفی هستند که اگر دمای بیش از حد به آن‌ها اعمال شود، ممکن است آسیب ببینند. هیترهای تعمیرات موبایل به تعمیرکاران این امکان را می‌دهند که دمای مناسب برای هر آی‌سی را تنظیم کنند و از سوختگی یا آسیب دیدن قطعات جلوگیری شود.
2. عدم نیاز به فشار مکانیکی
یکی از مشکلاتی که در روش‌های سنتی تعویض آی‌سی وجود داشت، اعمال فشار مکانیکی برای جدا کردن آی‌سی‌ها از برد بود. این کار می‌توانست به برد یا آی‌سی آسیب برساند. هیترها با استفاده از گرما، چسب و لحیم‌ها را نرم کرده و این امکان را فراهم می‌کنند که آی‌سی بدون نیاز به هیچ فشار مکانیکی از برد جدا شود.
3. سرعت و دقت بیشتر
استفاده از هیتر باعث افزایش سرعت در فرآیند تعویض آی‌سی می‌شود. گرما باعث تسهیل در جدا شدن آی‌سی می‌شود و تعمیرکار می‌تواند به سرعت آن را تعویض کند. همچنین، دقت بالا در کنترل گرما کمک می‌کند تا سایر قطعات نزدیک به آی‌سی تحت تاثیر گرما قرار نگیرند و آسیب نبینند.
مراحل کامل تعویض آی‌سی با هیتر

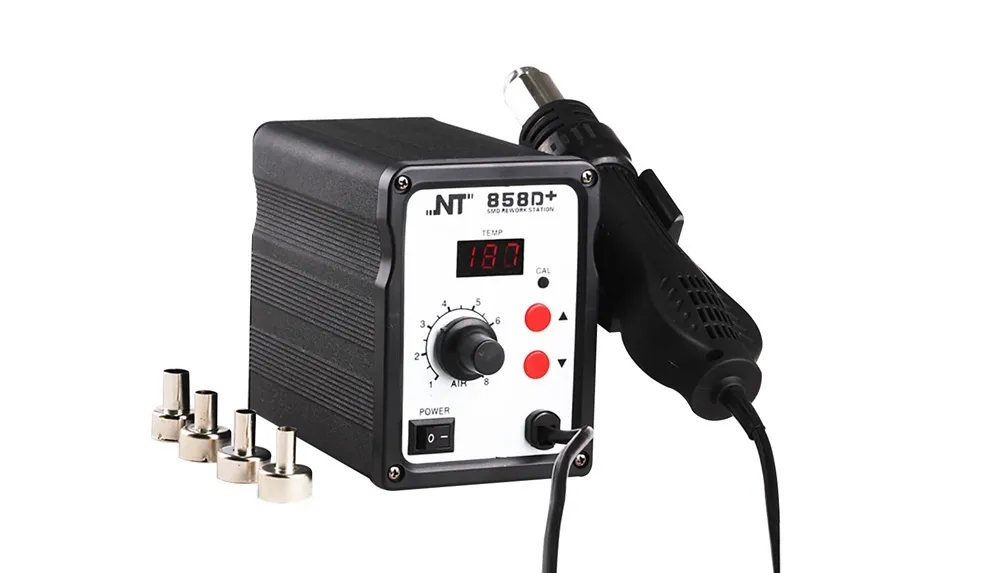

نحوه تعویض آی سی با هیتر
تعویض آی سی با هیتر، مراحل مختلفی دارد که در ادامه این مراحل را شرح می‌دهیم.
1. آماده‌سازی محل کار
ابتدا باید فضای کار مناسب و ابزارهای لازم را آماده کنید. محیط کار باید تمیز و خالی از هر گونه گرد و غبار یا ذرات خارجی باشد. این به جلوگیری از ورود آلودگی‌ها به داخل دستگاه و جلوگیری از مشکلات بیشتر کمک می‌کند. ابزارهای مورد نیاز شامل هیتر (با تنظیمات دمای مناسب)، پنس مناسب، فلاکس لحیم‌کاری، سیم قلع کش، آی‌سی جدید برای جایگزینی و … هستند.
2. استفاده از فلاکس
فلاکس لحیم‌کاری ماده‌ای است که به بهبود جریان لحیم و کاهش اکسیداسیون در حین حرارت دادن کمک می‌کند. قبل از شروع به کار با هیتر، فلاکس را در اطراف آی‌سی قرار دهید. این کار باعث می‌شود تا لحیم‌های اطراف آی‌سی راحت‌تر نرم شده و جدا شدن آن از برد آسان‌تر شود.
3. تنظیم دمای هیتر
دمای هیتر باید به دقت تنظیم شود. برای آی‌سی‌های کوچک که بر روی بردهای حساس مانند موبایل قرار دارند، معمولاً دمای ۳۰۰ تا ۳۵۰ درجه سانتی‌گراد مناسب است. این دما باعث نرم شدن لحیم‌ها بدون آسیب رساندن به قطعات دیگر می‌شود. برخی هیترها دارای نازل‌های قابل تنظیم هستند که جریان هوای گرم را به ناحیه‌ای خاص محدود می‌کنند، بنابراین می‌توانید از این قابلیت برای هدایت گرما به طور دقیق به آی‌سی استفاده کنید.
4. اعمال گرما به آی‌سی
هیتر را در فاصله‌ای مناسب (معمولاً چند سانتی‌متر) بالای آی‌سی نگه دارید و شروع به حرارت دادن کنید. مراقب باشید که گرما را به طور یکنواخت بر روی تمام سطح آی‌سی اعمال کنید. پس از چند ثانیه، لحیم‌های اطراف آی‌سی نرم می‌شوند و آی‌سی آماده جدا شدن است. در این مرحله نباید عجله کنید و گرما را به آرامی اعمال کنید تا هیچ آسیبی به برد وارد نشود.
5. جدا کردن آی‌سی
وقتی لحیم‌ها نرم شدند، با استفاده از یک پنس مناسب، آی‌سی را به آرامی از برد جدا کنید. اگر آی‌سی به راحتی جدا نمی‌شود، ممکن است به کمی گرمای بیشتر نیاز داشته باشید. دقت کنید که از اعمال فشار زیاد خودداری کنید، زیرا این کار می‌تواند به برد یا قطعات دیگر آسیب برساند.
6. تمیز کردن سطح برد
بعد از جدا کردن آی‌سی، لحیم‌های قدیمی و باقی‌مانده را با استفاده از قلع مک از برد پاک کنید. سطح برد باید کاملاً تمیز و بدون باقی‌مانده لحیم یا ذرات باشد تا آی‌سی جدید به درستی نصب شود. تمیز کردن صحیح سطح برد همچنین به بهبود اتصال الکتریکی و کاهش احتمال خرابی‌های بعدی کمک می‌کند.
7. نصب آی‌سی جدید
پس از تمیز کردن برد، فلاکس را دوباره به سطح برد بمالید و آی‌سی جدید را در محل خود قرار دهید. دقت کنید که آی‌سی به درستی و بر اساس نقشه برد نصب شود. در این مرحله با استفاده از هیتر، گرما را دوباره به آی‌سی اعمال کنید تا لحیم‌ها ذوب شده و آی‌سی به برد متصل شود.
8. تست عملکرد آی‌سی
پس از نصب آی‌سی جدید، باید عملکرد آن را بررسی کنید. دستگاه را روشن کنید و بررسی کنید که آیا آی‌سی جدید به درستی کار می‌کند یا نه. اگر آی‌سی به درستی نصب شده باشد، دستگاه باید بدون هیچ مشکلی کار کند. به این ترتیب، مراحل تعویض آی سی با هیتر انجام می‌شود.
نکات ایمنی در زمان کار با هیتر تعمیرات موبایل

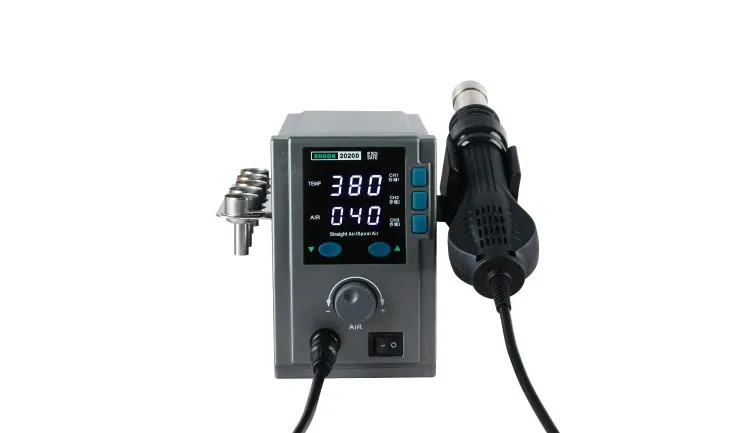

نحوه تعویض آی سی با هیتر
در زمان تعویض آی سی با هیتر لازم است نکات مختلفی را درنظر بگیرید. در ادامه نکات ایمنی در زمان کار با هیتر تعمیرات موبایل را شرح می‌دهیم.
1. استفاده از تجهیزات ایمنی
در هنگام کار با هیتر، استفاده از تجهیزات ایمنی مانند عینک محافظ و دستکش ضد حرارت بسیار مهم است. هیترها می‌توانند به دماهای بسیار بالایی برسند و در صورت عدم مراقبت، خطر سوختگی وجود دارد. رعایت نکمات ایمنی به حفظ سلامت کاربر کمک زیادی می‌کند.
2. تهویه مناسب
هیترها در هنگام کار، ممکن است بخارات و دود تولید کنند که می‌تواند مضر باشد. به همین دلیل، باید از تهویه مناسب در محل کار استفاده کنید تا این بخارات به طور موثری خارج شوند و از استنشاق آن‌ها جلوگیری شود. همچنین استفاده از ماسک در این زمینه، ضروری است.
3. مراقبت از قطعات دیگر
هنگام استفاده از هیتر، باید مراقب باشید که سایر قطعات مجاور آی‌سی تحت تاثیر گرما قرار نگیرند. استفاده از نازل‌های دقیق بر روی هیتر می‌تواند به متمرکز کردن گرما بر روی آی‌سی کمک کند و از آسیب به قطعات دیگر جلوگیری کند.
4. فاصله مناسب از هیتر
در هنگام کار با هیتر، همواره باید فاصله‌ای مناسب بین هیتر و برد حفظ شود. نزدیک کردن بیش از حد هیتر به قطعات ممکن است باعث سوختگی یا آسیب جدی به آن‌ها شود. همچنین نگه داشتن هیتر در فاصله‌ای مناسب باعث می‌شود که گرما به طور یکنواخت توزیع شود.
مشکلات رایج در تعویض آی‌سی و چگونگی رفع آن‌ها
نحوه تعویض آی سی با هیتر
ممکن است در روند تعویض آی سی با هیتر مشکلاتی ایجاد شود. در ادامه مشکلات رایج در زمینه تعویض آی سی و روند رفع آن ها را بررسی می‌کنیم.
1. جدا نشدن آی سی
اگر آی‌سی پس از اعمال گرما جدا نمی‌شود، ممکن است علت آن تنظیم نادرست دمای هیتر باشد. در این صورت باید دمای هیتر را به دقت بررسی کنید و آن را افزایش دهید. همچنین، اطمینان حاصل کنید که فلاکس به درستی اعمال شده باشد، زیرا فلاکس به نرم شدن لحیم کمک می‌کند.
2. آسیب به برد
یکی از مشکلات رایج در حین تعویض آی‌سی با هیتر، آسیب دیدن برد است. این مشکل معمولاً به دلیل استفاده از دمای بیش از حد یا اعمال فشار زیاد به برد در هنگام جدا کردن آی‌سی ایجاد می‌شود. برای جلوگیری از این مشکل، باید همواره دما و فشار را به دقت کنترل کنید.
3. عدم اتصال صحیح آی‌سی جدید
گاهی اوقات، پس از نصب آی‌سی جدید، دستگاه به درستی کار نمی‌کند. این مشکل می‌تواند ناشی از عدم اتصال صحیح پایه‌های آی‌سی به برد باشد. برای رفع این مشکل، باید بررسی کنید که آیا لحیم‌ها به درستی ذوب شده و اتصالات محکم هستند یا خیر.
نتیجه‌گیری
استفاده از هیتر در تعویض آی‌سی یکی از بهترین روش‌ها برای انجام این کار به شکلی دقیق و کارآمد است. هیترها به تعمیرکاران کمک می‌کنند تا بدون اعمال فشار مکانیکی و با کنترل دقیق دما، آی‌سی‌های خراب را از برد جدا کرده و آی‌سی‌های جدید را نصب کنند. با رعایت نکات ایمنی و استفاده از تجهیزات مناسب، می‌توانید تعویض آی‌سی را به درستی انجام داده و از آسیب به قطعات جلوگیری کنید.
